    多通道CAVE显示系统

    2017/3/29
    多通道CAVE显示系统

    多通道CAVE显示系统

    详细介绍
       建立一个完整的虚拟现实系统是成功进行虚拟现实应用的关键,而要建立一个完整的虚拟现实系统,首先要做的工作是选择确实可行的虚拟现实系统解决方案。我公司最新推出的虚拟现实教学系统提供以下组成:

      虚拟现实开发平台

      一个完整的虚拟现实系统都需要有一套功能完备的虚拟现实应用开发平台,一般包括两个部分:一是硬件开发平台,即高性能图像生成及处理系统,通常为高性能的图形计算机或虚拟现实工作站;二是软件开发平台,即面向应用对象的虚拟现实应用软件开发平台,主要为UNITY3D,UE4, OSGVirtools,Multigen Vega等主流开发平台。开发平台部分是整个虚拟现实系统的核心部分,负责整个VR场景的开发、运算、生成,是整个虚拟现实系统最基本的物理平台,同时连接和协调整个系统的其它各个子系统的工作和运转,与他们共同组成一个完整的虚拟现实系统。因此,虚拟现实系统开发平台部分在任何一个虚拟现实系统中都是核心存在。

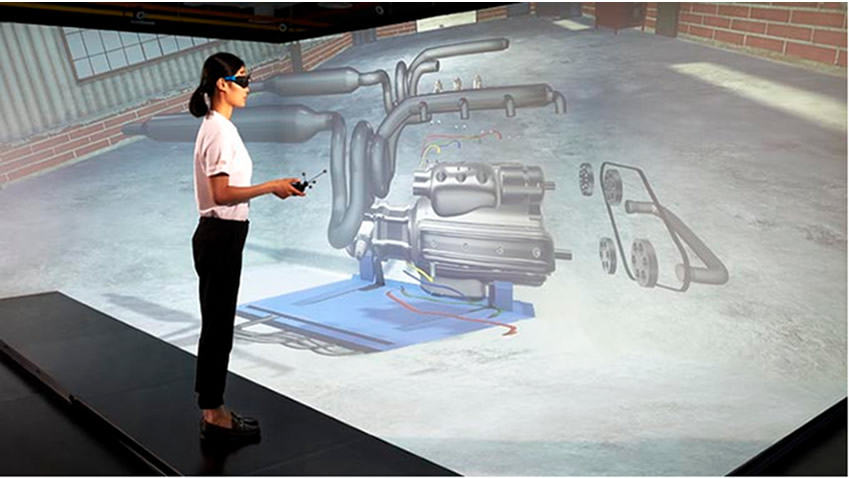

      CAVE立体显示在展览展示中的优势

      3D技术由于它具有更好的立体效果,最主要用在高端仿真,在某些行业的实验室;随着技术的进步,支持120HZ输入的投影机及图像处理系统成本的逐步减低,主动立体的应用将不断扩大,并且凭借主动3D立体显示优势,将逐渐取代被动式3D立体显示在展览展示领域中的应用地位;现如今3D立体显示主要应用方式为:大屏幕多媒体3D视频播放及显示、地投多媒体数字沙盘展示、各类仿真模拟器展馆应用。三通道主动立体系统不仅可以支持客户为两通道立体环境专门定制的内容在环幕上播放,同时支持普通的媒体文件直接在环幕上播放,支持unity3dquest3dvirtoolscatitNibiruWebMax等虚拟现实软件。

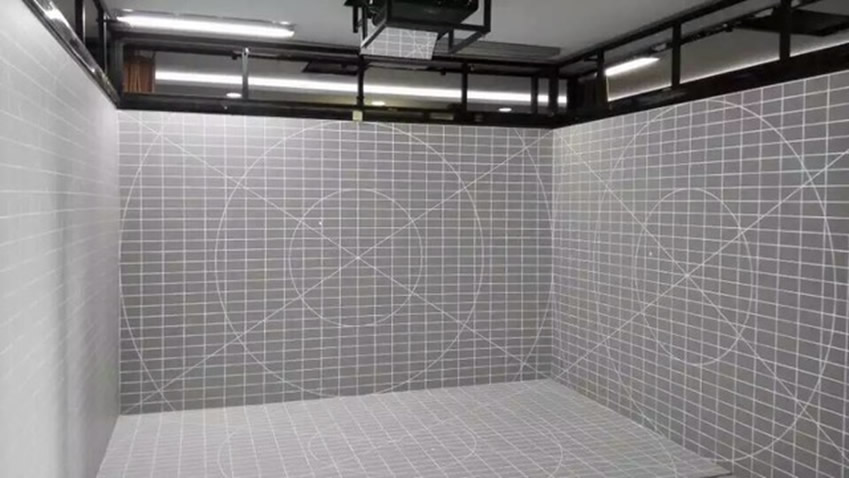

    CAVE显示系统

      显示系统设备组成

      整体显示系统由:BARCO主动立体投影设备4台、万视达WSR1640主动立体融合设备1台、高功率射频立体同步设备、CAVE系统专业级反射系统和悬挂系统、主动立体眼镜设备、线缆辅材等设备组成;

      主动立体的主要技术特征:同步发射器及快门式眼镜、支持120HZ输出的融合器、支持120HZ投影机。

    CAVE投影系统

      系统主要设备介绍

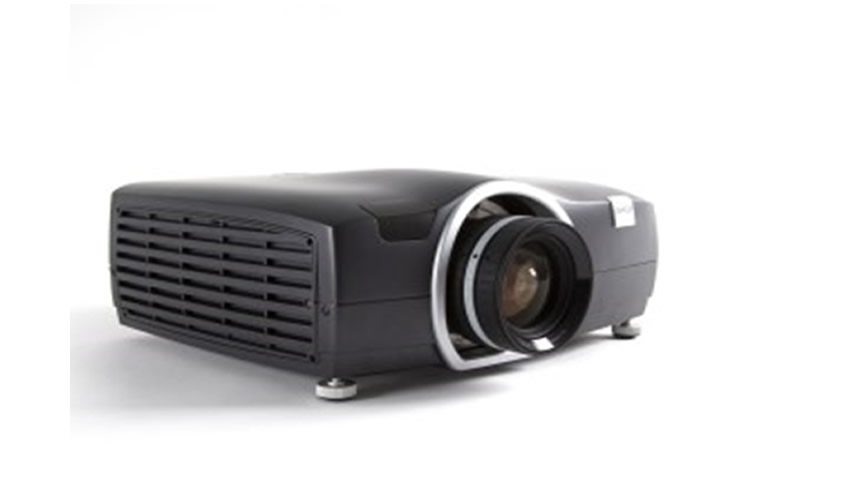

    巴可仿真投影机

      巴可F50是世界上第一台采用了固有WQXGA2560x1600)和全景(2560x1080)分辨率、带有主动立体3D和高帧频且基于投影灯的单芯片DLP投影机。F50设计为全天候运行,采用了可靠的DLP技术、免过滤器设计且维护需要不高,因此总体拥有成本可降至最低。F50是一款紧凑型投影仪,适合用于虚拟现实、模拟和训练、游客吸引、协作套件和科学可视化等众多要求严苛的应用。

      ZSPACE300ZSPACE300

      ZSPACE300产品显示器具备头部跟踪功能,还能够显示立体显示器的左侧和右侧图像。图像随着眼睛在跟踪区域内的位置变化而调节,从而确保眼睛的舒适度。

      跟踪摄像头使操作笔能够与跟踪区域内任意位置的虚拟物体进行交互。

    可以配无反射器的眼镜,供旁观者使用,透过眼镜可以观察到无重影的平面影像。

    WISEGLOVE数据手套

    wiseglove数据手套

    WISEGLOVE是国内第一款也是唯一采用光纤光栅传感器的数据手套交互设备,具有分辨率高,反应灵敏,使用寿命长的特点,被广泛应用于动画制作和虚拟现实领域。在虚拟现实系统中可用于三维物体的拾取、位置移动等操作。系统的主要技术指标:

    l  12bit(4096)采样分辨率

    l  120Hz数据刷新率

    l  0.02度静态分辨率

    l  3度以内的回复精度

    l  传感器数量5-22个可选

    l  独特的一键标定模式

    WISEGLOVE设计为全天候运行,WIFI版本的WISEGLOVE数据手套在满电时可连续运行36小时以上。适合用于动画采集、虚拟现实、模拟训练、医学手术、康复训练、机械手应用、协作套件和科学可视化等众多严苛的应用要求。
